CCDD-30L履带式计米器

CCDD-30L履带式计米器

一.简介:

履带式计米器使用同步带轮和防抖动技术，加大接触面积，实现防滑、防抖动，使测量精度提高。

防打滑抗抖动高精度

适用于任何截面形状的线缆计长(包括钢芯铝绞线)

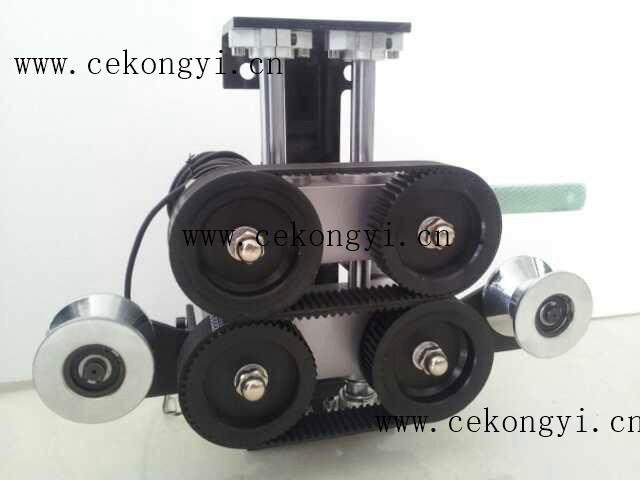

图1: 履带式计米器测量头 (型号:CCDD-30L) 局部图

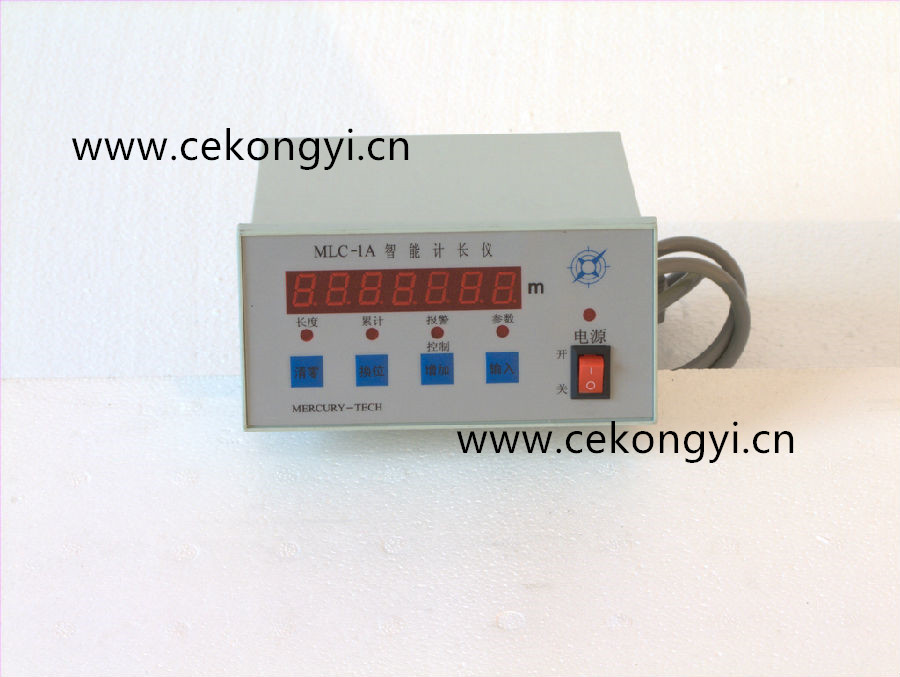

配MLC-1A智能计长显示器：

1.掉电后数据保护

不论是正常关电还是突然掉电，计长装置都能自动地把数据保护起来并长期保存，上电后显示原数值。掉电保护芯片不需电池，不需要维护。

2.多项预置功能　　

预置长度：

用面板上键盘输入长度(单位：米)，当计长装置计到此长度时，会输出控制信号。

预置提前量：

用面板上键盘输入提前量(单位：米)，当计长装置计到“预置长度—预置提前量”时，会输出提示信号，通知操作者将要到预置长度，请做好准备。

预置控制信号输出时间

3.计米系数可调（可校准测量精度）

可根据计米轮的大小变化及不同线径、不同材料的打滑系数，来设定计米系数，从而提高计米精度。

4.可采用多种传感器

本装置可用光电开关或电磁接近开关等作为测量传感器。传感器输出的电脉冲数与长度成正比，此电脉冲送入仪器经累计、运算得到长度。累计长度达到设定值时输出报警和控制信号。

二.技术参数：

可计长度： 0～99999.99m

累计长度： 0～9999999m

精度：0.1%

工作电压： 220VAC

功      耗： <10W

外形尺寸：

MLC-1A显示器外形尺寸：160mm×80mm×170mm；

（显示器一般安装在控制柜上，控制柜面板开孔尺寸为152mm×76mm）。

测量头350mm×300m×150mm

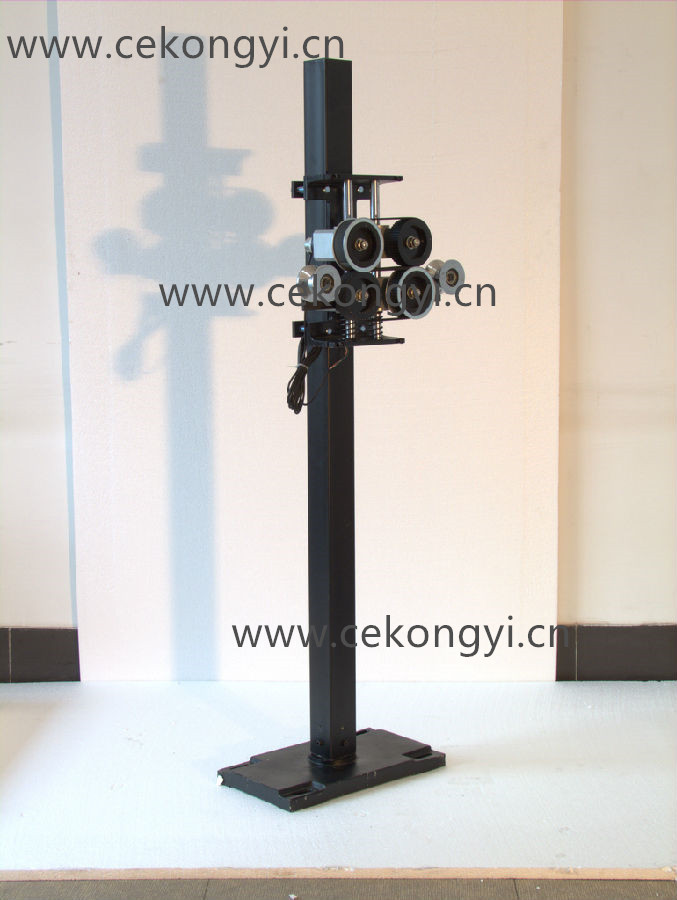

支架调整高度 200mm---1450mm
